Van cân bằng đơn

Mô tả

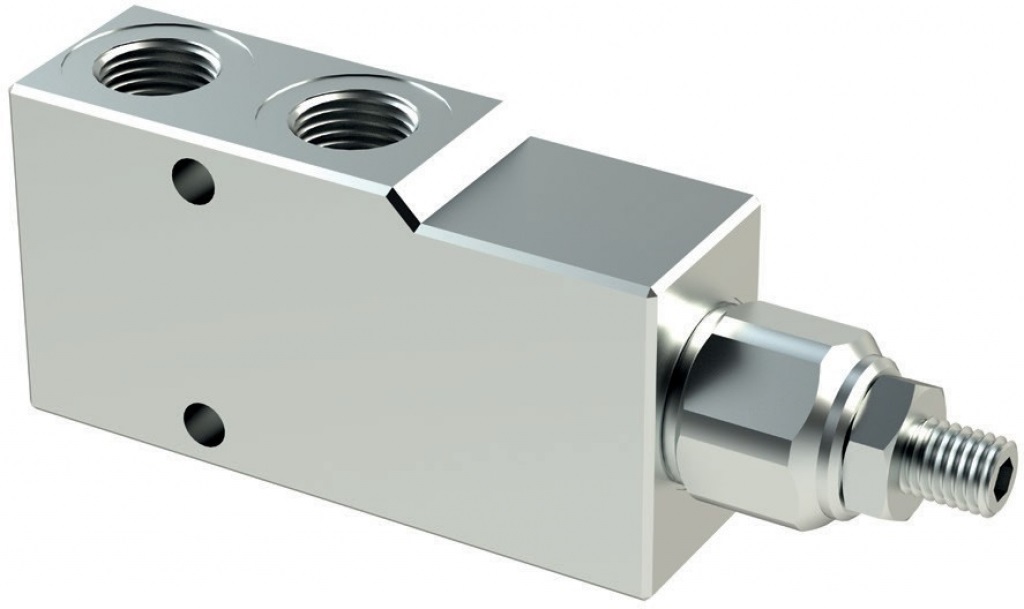

VAN CÂN BẰNG ĐƠN

Van cân bằng đơn thủy lực (Hydraulic counterbalance valve) là thiết bị được ứng dụng chủ yếu trong các hệ thống thủy lực. Ngoài việc theo dõi và kiểm soát lưu lượng, áp suất qua van, van còn có chức năng thực hiện tăng giảm tùy ý để không xảy ra hiện tượng sụt áp hay quá tải áp khi các nhánh làm việc của hệ thống không đồng nhất.

Chức năng của van cân bằng đơn thủy lực

• Cân bằng áp lực và lưu lượng giữa các nhánh ống trong hệ thống.
• Đo và cài đặt mực lưu lượng và áp suất mong muốn.
• Tính toán lưu lượng và áp suất tổn thất.
• Lắp đặt ở đầu vào hoặc đầu ra đường ống hệ thống.
• Có thể đặt kèm với các loại van khác như van bướm, van cổng, van bi….

Nguyên lý hoạt động của van cân bằng đơn thủy lực

• Nhìn chung, nguyên lý hoạt động của van thủy lực tương đối đơn giản. Thường được vận hành theo phương thức tự động ( Tức là phụ thuộc hoàn toàn vào sự chênh lệch áp suất trong thân van. Bộ phận quan trọng nhất của chúng là lò xo và piston ở bên trong )
• Trên thân van sẽ có một bộ phận được dùng để căn chỉnh áp suất và lưu lượng mong muốn. Khi dòng lưu chất đi qua van ở mức bình thường, tương ứng với áp suất và lưu lượng được căn chỉnh ban đầu. Chúng sẽ được phép lưu thông dễ dàng qua van mà không bị cản trở.
• Ngược lại, khi dòng lưu chất có áp lực và lưu lượng lớn hơn hoặc thấp hơn định mức mong muốn. Piston sẽ tự động bị đẩy lên và ép chặt lò xo. Điều này sẽ làm cho cửa van bị thu hẹp lại. Nhằm giảm lưu lượng và tốc độ dòng chảy đi qua van, cân bằng lại hệ thống.
