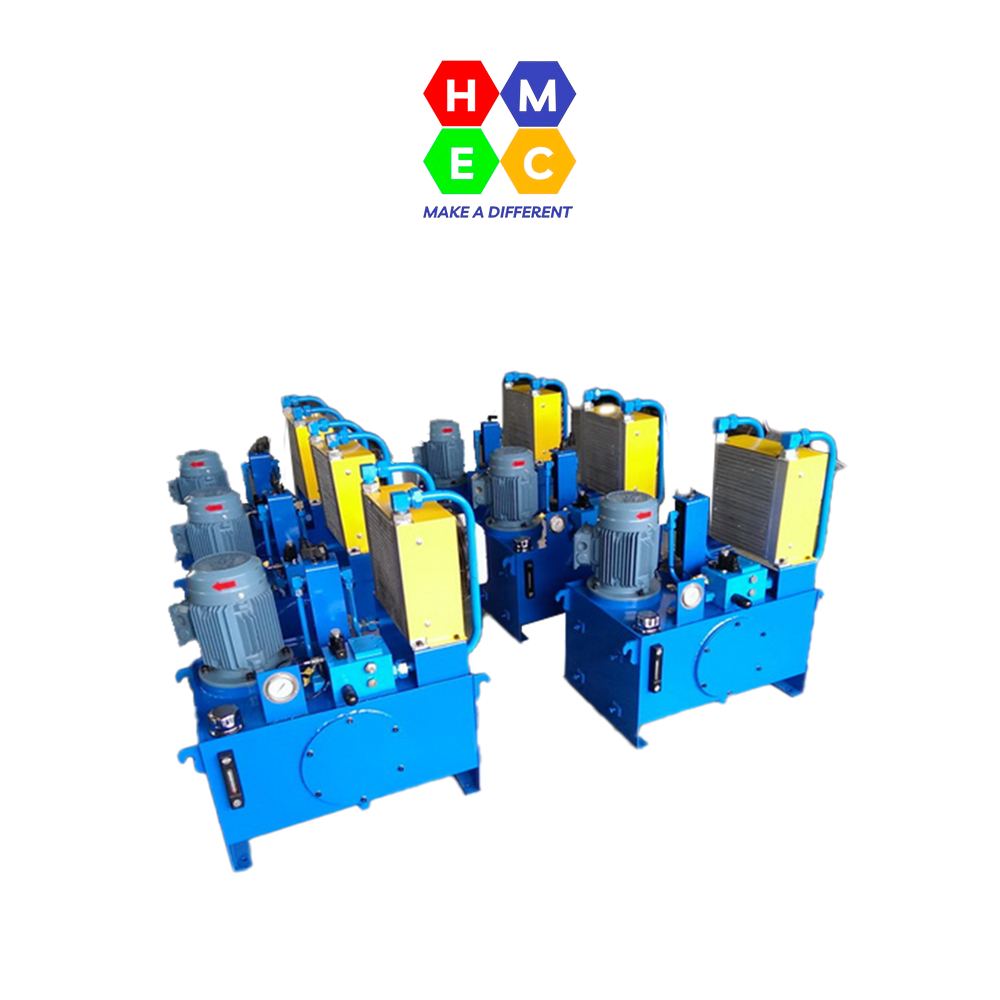

Trạm nguồn chỉnh biên trong nhà máy cán thép

Mô tả

Bộ nguồn thuỷ lực hay còn gọi là trạm nguồn thuỷ lực là thiết bị cung cấp dòng chảy áp suất cho các thiết bị truyền động: Động cơ thuỷ lực, Xy lanh thuỷ lực và các bộ phận thuỷ lực khác.

Cấu tạo trạm nguồn chỉnh biên trong nhà máy cán thép

Bộ nguồn thuỷ lực là hệ thống các thiết bị được tổ hợp từ các thiết bị riêng lẻ bao gồm: Thùng chứa dầu, Bơm thuỷ lực, động cơ điện, các thiết bị van thuỷ lực, bộ lọc dầu hồi, các thiết bị đo, cảnh báo & phụ kiện.

Thùng chứa dầu: Thiết bị để chứa dầu thuỷ lực và có thể là khung đỡ các linh kiện thiết bị. Kích thước, thể tích thùng dầu được tính toán, lựa chọn đảm đáp ứng yêu cầu kỹ thuật hệ thống.

Bơm thuỷ lực: Bơm thuỷ lực là thiết bị quan trọng cung cấp dòng chảy có áp lên hệ thống, bơm thuỷ lực sử dụng thông thường có ba loai chính: bơm piston, bơm bánh răng và bơm cánh gạt. Đối với các hệ thống cần dùng áp suất cao thì thường sẽ lựa chọn sử dụng bơm piston.

Động cơ điện: Là thiết bị dẫn động bơm thuỷ lực và cung cấp nguồn năng lượng chính để vận hành hệ thống. Các động cơ điện thường sẽ được sử dụng trong lĩnh vực công nghiệp. Trong khi các động cơ xăng, diesel thường được sử dụng trong các trạm di động.

Van thuỷ lực: Dầu thuỷ lực sau khi được đẩy ra từ bơm, chất lỏng đã tạo được năng lượng sẽ đi qua hệ thống các van chức năng như: Van an toàn (bảo vệ kiểm soát giá trị áp suất hệ thống), đồng hồ áp suất (hiển thị giá trị áp suất hệ thống), các thiết bị cảnh cáo (rơ le áp suất cao, thấp…) và qua van phân phối (van điều chỉnh hướng) để cung cấp dầu qua hệ thống đường ống lên cơ cấu chấp hành (động cơ thuỷ lực, xy lanh thuỷ lực).

Bộ lọc dầu hồi: Là thiết bị lọc giữ các chất bẩn (nếu có) luân chuyển trong hệ thống trước khi dòng dầu thuỷ lực quay trở lại thùng dầu. Chất lỏng sạch là rất cần thiết trong bất kỳ hệ thống thuỷ lực nào, vì vậy bộ lọc dầu hồi thành phần quan trọng trong các thiết kế bộ nguồn thuỷ lực.
